設備簡介
QK-HG行車式刮（吸）泥機，應用于污水處理廠平流沉淀將沉降在池底的污泥刮到泵吸泥口，通過泵吸或者泵吸與虹吸相結合，邊行走邊吸泥，然后將污泥排出池外，高效解除清理池底污泥之苦。
工作原理

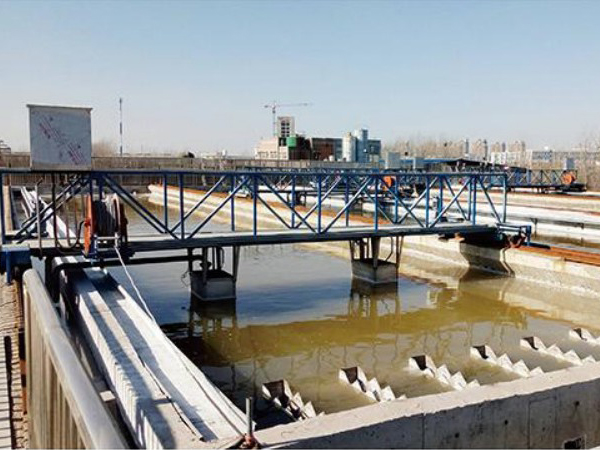

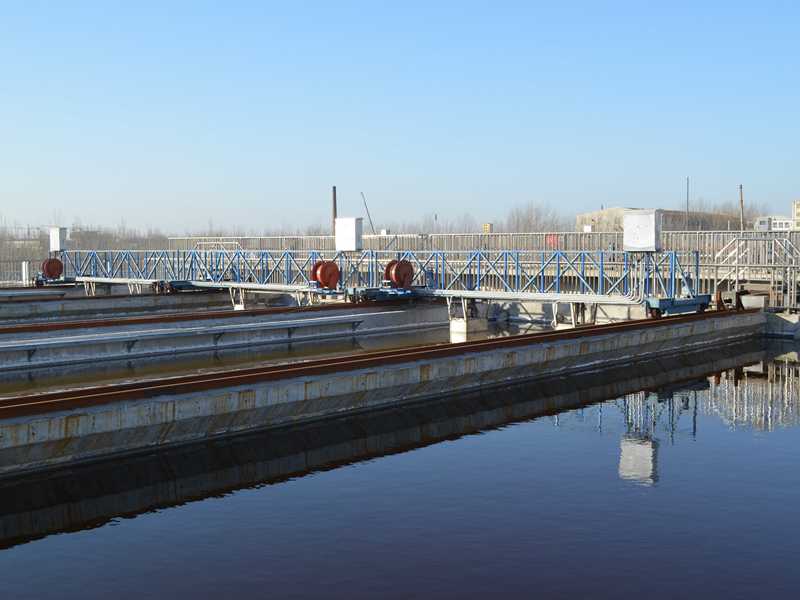

本設備由四點支撐行走大梁橫跨在平流式沉淀池上，雙邊驅動，池兩邊均鋪設鋼軌，從池的一端運行到池子的另一端，邊行走邊吸泥，到池端自動返回，回步同程吸泥，完成一個工作周期。懸浮液從長方形沉淀池的頭部進入，向池內擴散；比重大于水的小顆粒雜渣，向下沉于池底，被吸泥嘴吸入管內，用污水泵排放到污泥池
Working Principle
Supported by four point and travels along rectangular clarifier, bi-side driving on steel rails, QK-HG Truss Bridge Sludge Thickener move from one side of tank to the other side , sucking while moving, when it reach to end ,back moving and sucking . The suspension enters from beginning of rectangular calfifier and spreads to the tank; The particles weight than water will be settle down on bottom, and sucked into the pipe by the suction nozzle then pumped to sludge thickening tank.
設備特點
QK-HG型系列吸泥機是在總結我國多年來設計、運行經驗的基礎上選用國產更新換代元、器件設計的新一代吸泥機，特點如下：
1、采用潛水無堵塞泵吸泥，性能好，重量輕、克服了過去使用液下泵因軸長易引起振動而產生的磨損及安裝、維修困難的缺陷；
2、采用小容量潛污泵，可實現每臺泵只帶一個吸泥咀。從而即使在沉淀池出水端具有縱向出水槽及其支墩的給水工藝布置，吸泥機仍然通行無阻；
3、泵/虹吸兩用：在具有虹吸排泥條件的沉淀池，可充分利用出水堰和排泥口的位差，在潛污泵啟動出泥后切斷潛污電源，由泵吸轉換為虹吸，既省水節能又省去了系統抽空裝置；
4、由于不用抽真空裝置，操作簡單方便易于實現自動化和微機管理。
技術參數
參數型號 | QK-HG4 | QK-HG6 | QK-HG8 | OK-HG10 | OK-HG12 | QK-HG15 | QK-HG18 | QK-HG20 | |||||||
池寬m | 4 | 6 | 8 | 10 | 12 | 15 | 18 | 20 | |||||||
跨度m | 根據實際情況而定 | ||||||||||||||
輪距m | |||||||||||||||
速度m/min | 0.25 | 0.37 | 0.55 | 0.37*2 | 0.37*2 | 0.55*2 | 0.55*2 | 0.75*2 | |||||||
驅動功率kw | 0.25 | ||||||||||||||
水泵要求 | 根據實際情況而定 | ||||||||||||||
水泵數量 | |||||||||||||||
池深 | 3-5 | ||||||||||||||
鋼軌型號 | 22kg/m-24kg/m GB11264-89 30kg/m GB11264-89 | ||||||||||||||
