設備簡介

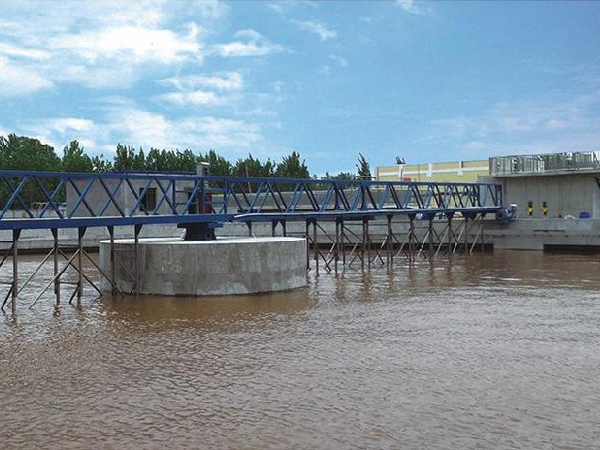

周邊傳動刮（吸）泥機，是城市水廠、污水處理廠及工業廢水處理廠常用的沉淀池設備。周邊傳動刮（吸）泥機主要適用于輻流式沉淀池、豎流式沉淀池等。沉淀池采用中間進水、排泥，周邊排水，或者周邊進水、排水，中間排泥的形式，保證水流均勻。
工作原理
周邊傳動刮（吸）泥機，由主梁、端梁、驅動裝置、刮泥板、抽真空系統、導流筒、撇渣裝置、集渣斗、中心支座、集電器、控制柜等組成。主梁在驅動裝置帶動下，繞池中心軸線旋轉，將沉積在池底的污泥由刮泥板刮集至各吸泥口，在液位的作用下，污泥經
吸泥口，輸泥槽、虹吸管、中心泥罐、中心排泥管排至污泥坑。每個吸泥管上端設有調節器，以調節各吸泥管的流量分配。同時，液面上的浮渣向隨主梁旋轉的撇渣板和周邊浮渣擋板形成的漸縮區域內集中，直至其封閉邊—刮渣擺臂。由擺臂上的刮渣板刮集至集渣斗排出池外。
設備特點

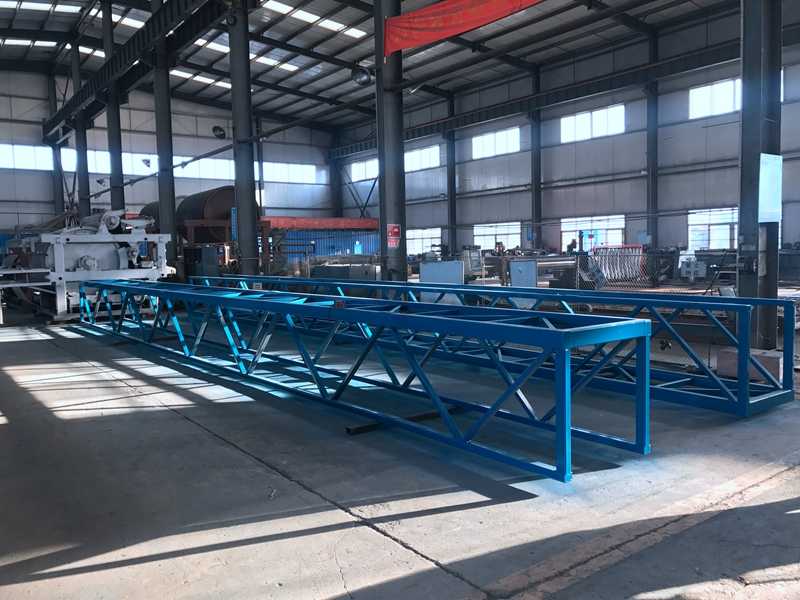

1、桁橋架結構、重量輕；
2、節約運行費用、維護管理方便；
3、新型的傳動裝置，安裝方便;
4、可根據特定的要求配置過扭保護機構，當扭矩值達到設定值時自動報警停機，安全可靠；
5、可根據用戶設定設備的啟、停及運行時間，可帶PLC接口。
技術參數
型號 | 池徑(m) | 池邊深(m) | 周邊速度(m/min) | 電機功率(kw) |
QK-ZGX12 | 12 | 3.5 | 1-2 | 0.18 |
QK-ZGX14 | 14 | 3.5 | 1-2 | 0.18 |
QK-ZGX16 | 16 | 3.5 | 1-2 | 0.25 |
QK-ZGX18 | 18 | 4.0 | 1-2 | 0.25 |
QK-ZGX20 | 20 | 4.0 | 1-2 | 0.37 |
QK-ZGX25 | 25 | 4.0 | 1-2 | 0.37 |
QK-ZGX30 | 30 | 4.5 | 1-2 | 0.55 |
QK-ZGX36 | 36 | 4.5 | 1-2 | 0.55 |
QK-ZGX42 | a2 | 4.5 | 1-2 | 0.75 |
QK-ZGX48 | 48 | 4.5 | 1-2 | 0.75 |
QK-ZGX56 | 56 | 4.5 | 1-2 | 1.10 |
